金屬仿古連體瓦安裝說明書大全(圖文版)

文章出處:責任編輯:坤寶建材發布人氣:發表時間:2020-04-21 16:02
仿古一體瓦之金屬仿古連體瓦安裝說明

一、產品簡介

仿古一體瓦,金屬仿古連體瓦可適用于鋼結構屋面、混凝土屋面、木屋面等;平面屋頂、扇形屋頂、拱形屋頂只需用簡單的工具即可進行輕松安裝,節省您的安裝時間,整體整潔、大方、實用。

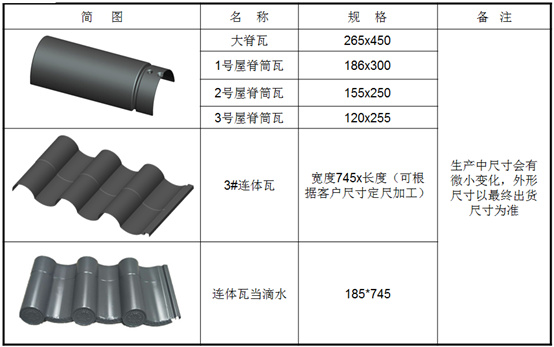

二、產品部件

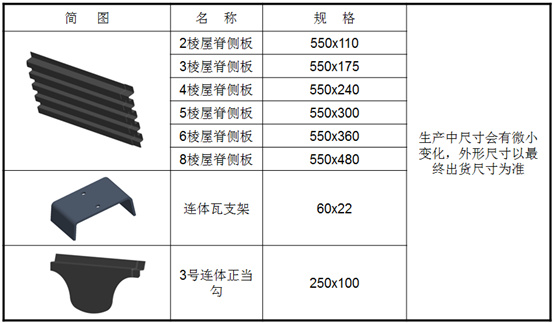

仿古一體瓦,金屬仿古連體瓦各部件:

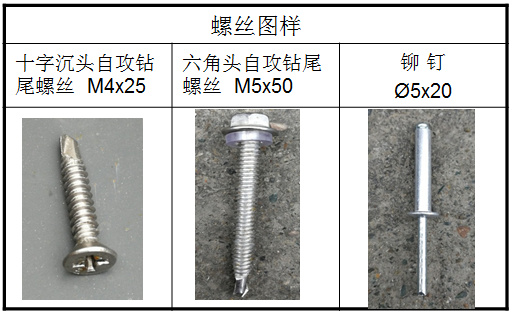

三、龍骨及標準件規格明細表




四、安裝所需工具

1、 正反轉手電鉆

2、 電焊機

3、等離子切割機

4、砂輪切割機

5、電源線

6、鉚釘槍

7、角磨機

8、膠槍、灰色耐候建筑結構膠

五、屋面金屬瓦安裝順序

1、鋪設豎龍骨

2、鋪設橫龍骨

2、鋪設橫龍骨

4、鋪設屋脊龍骨

5、安裝滴水板瓦

6、依次安裝板瓦、筒瓦

7、安裝屋脊

8、打膠.補漆

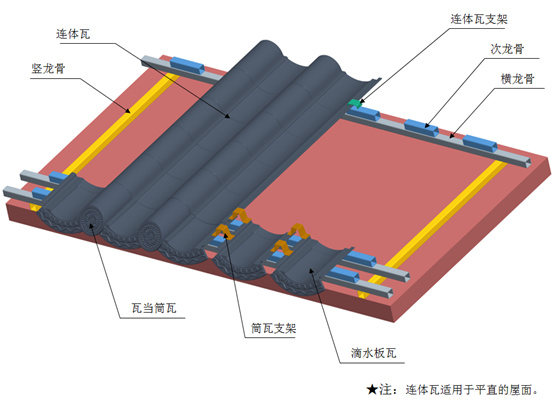

六、屋面金屬仿古連體瓦安裝示意圖:

七、屋面金屬仿古一體瓦安裝方法:

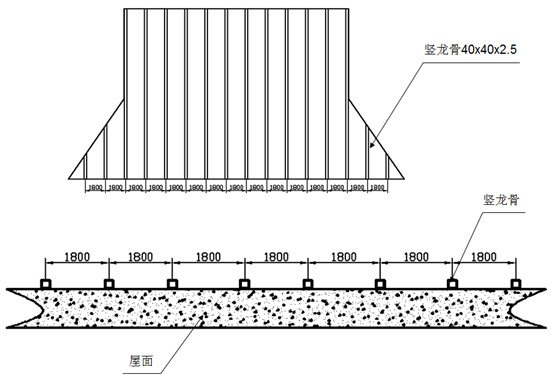

1、鋪設豎龍骨:根據屋面檐口尺寸,分中間距1800布置豎龍骨;

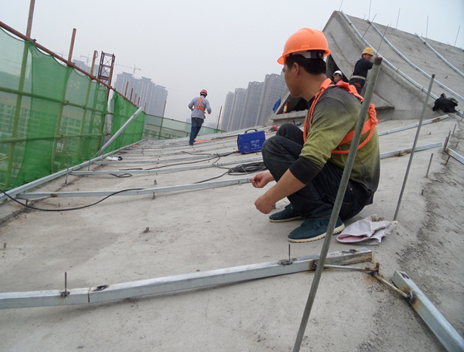

現場安裝實例:

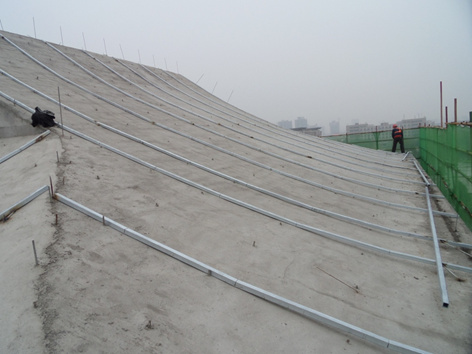

豎龍骨盡量豎直平行:





安裝豎龍骨時必須拉線將屋面調平:

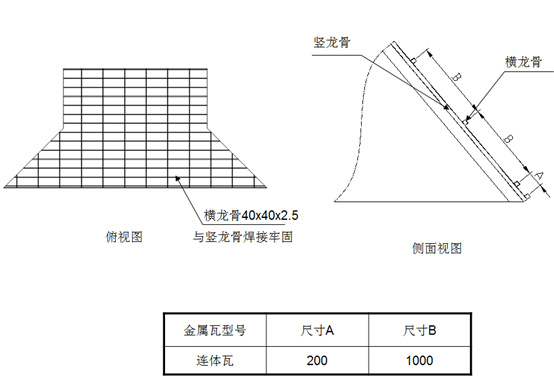

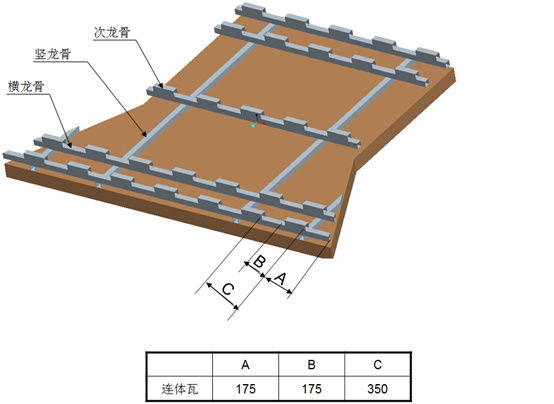

2、鋪設橫龍骨:根據檐口調直橫龍骨,與豎龍骨焊接牢固,橫龍骨鋪設尺寸依照下圖所示:

橫龍骨鋪設尺寸參照表:

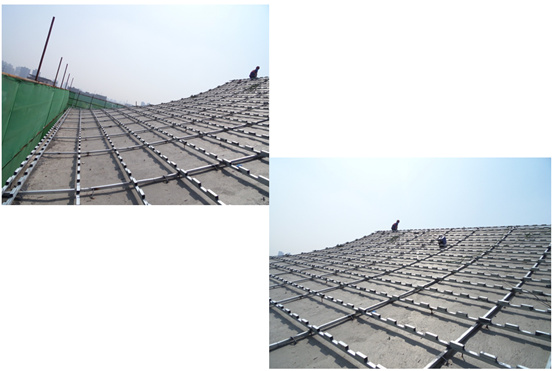

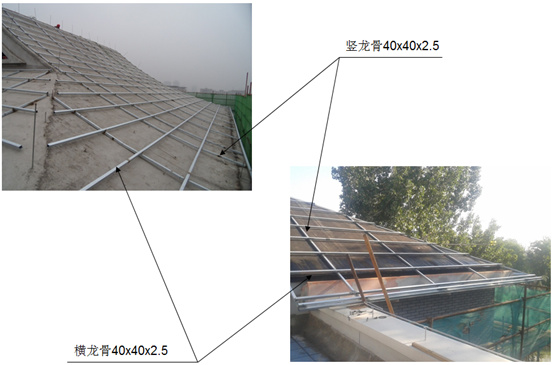

橫龍骨現場鋪設圖:



3、鋪設次龍骨:按照下圖表所示尺寸將次龍骨焊接在橫龍骨上面。

次龍骨焊接尺寸參照表:





次龍鋪設現場實景圖:

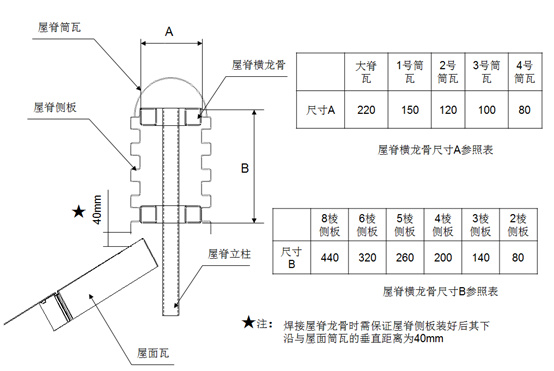

4、鋪設屋脊龍骨:根據屋脊側板高度焊接屋脊龍骨:

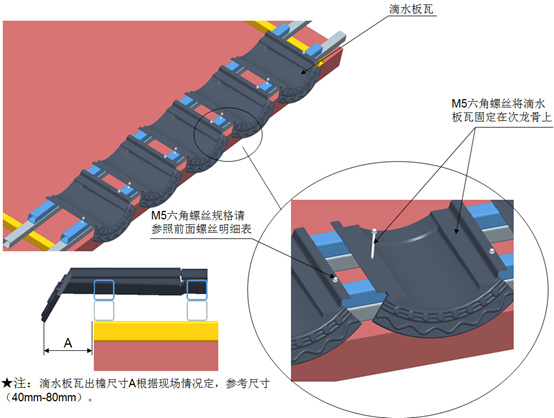

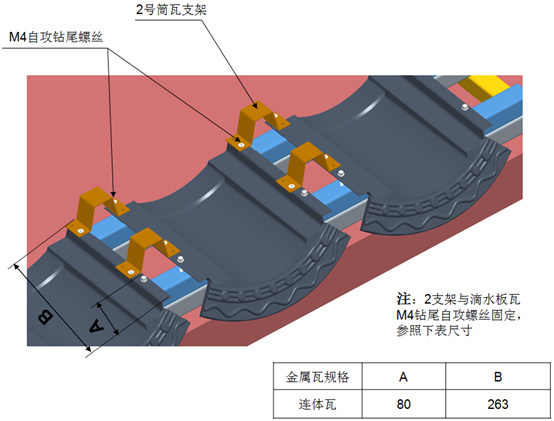

5、安裝滴水板瓦:

6、安裝瓦當筒瓦、金屬仿古連體瓦:安裝兩塊瓦當筒瓦后接著安裝一塊連體瓦,一次交替安裝:

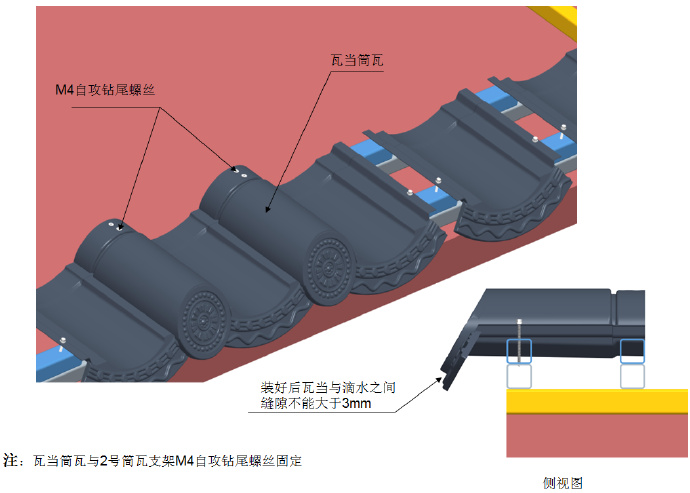

、安裝瓦當筒瓦:

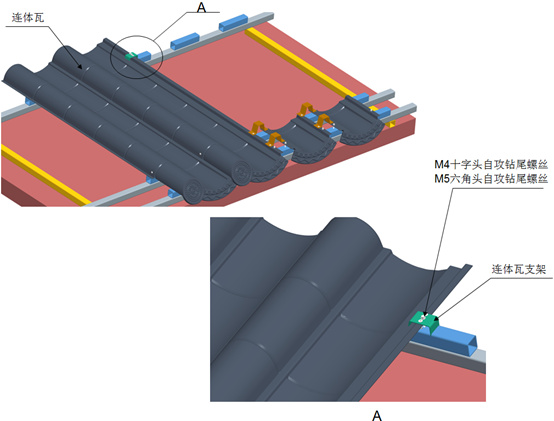

安裝金屬仿古連體瓦:



注:1、連體瓦與連體支架由M5鉆尾絲固定與次龍骨上;

注:2、連體瓦支架與連體瓦由兩個M4十字鉆尾絲連接固定。

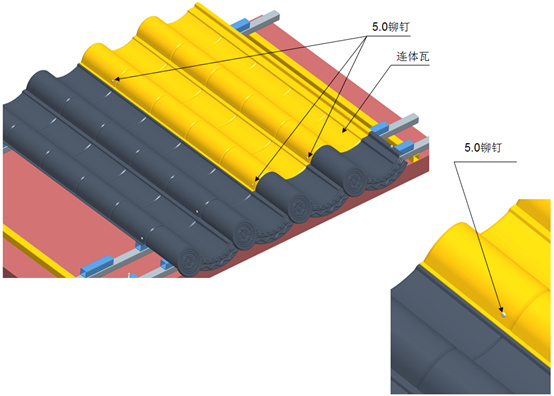

注:依照上圖所示連體瓦與它前一塊瓦上面安裝好的支架鉚釘鉚接;

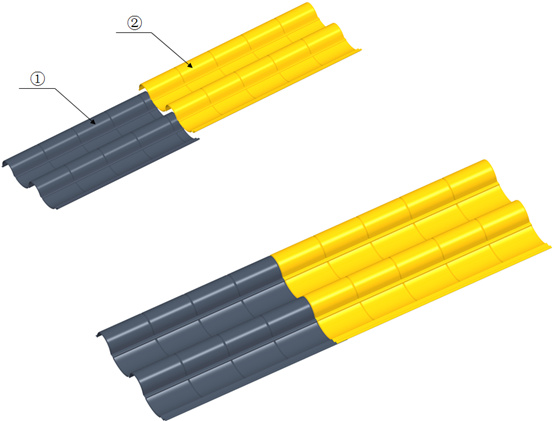

連體瓦長度方向搭接示意圖:



注:連體瓦長度方向搭接時, 瓦預留有50mm搭接量,待瓦固定好以后瓦搭在瓦上面。

8、安裝屋脊:

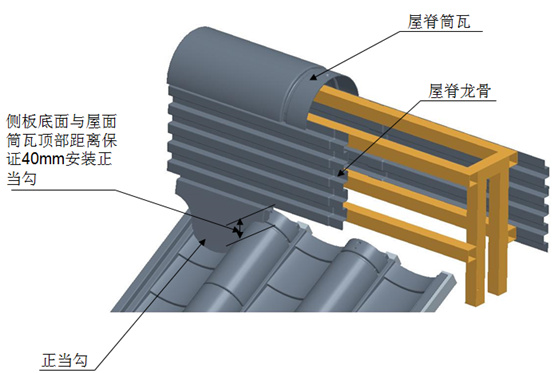

正屋脊安裝示意圖:

注:側板與屋脊龍骨使用5X20鉚釘鉚接;

注:正當勾與屋脊側板使用5X20鉚釘鉚接。

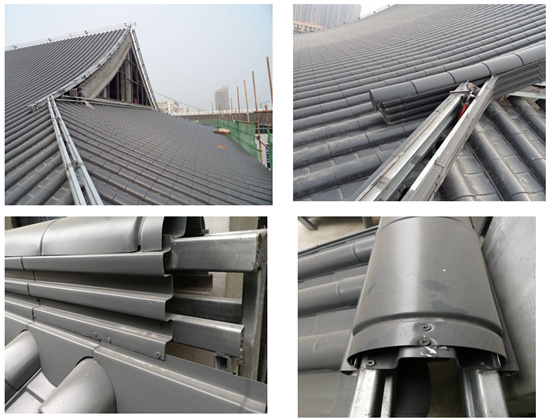

仿古一體瓦安裝現場圖:



斜屋脊安裝現場圖片:



注:安裝斜屋脊時,因為斜當勾是非標的,所以現場在安裝時需要根據現場實際情況用我們的鋁板裁好后安裝。

裁制斜當勾注意事項:

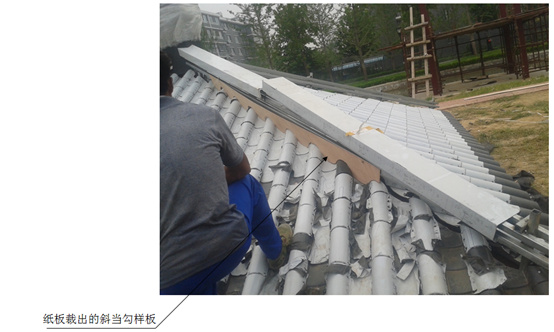

1、根據現場的安裝情況如圖所示先用紙板裁出斜當勾樣板,比對樣板與屋面瓦間隙控制在3mm以內;



2、待紙板斜當勾樣板調整好以后,根據樣板曲線在我們準備的鋁板上裁出斜當勾即可。

注:正當勾與屋脊側板使用5X20鉚釘鉚接。

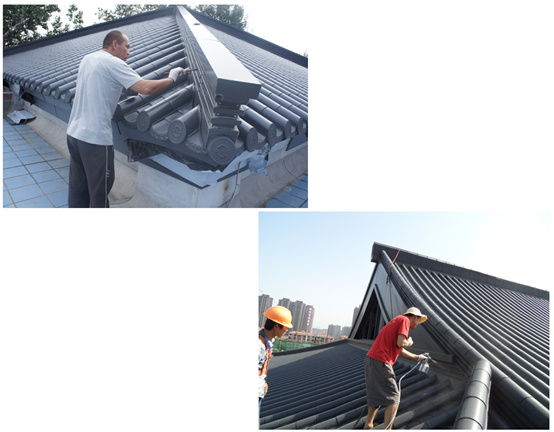

9、打膠,補漆

注: 密封膠的顏色采用跟屋面顏色一樣或相近的。

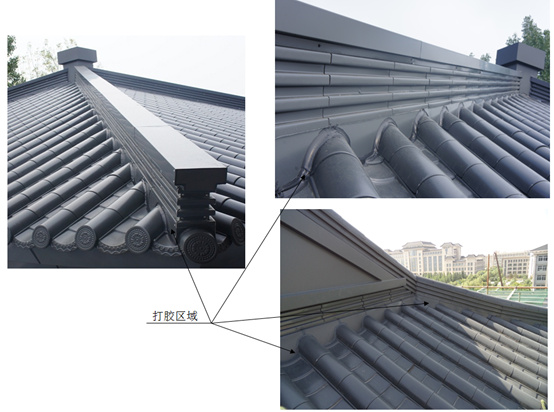

注:如圖所示斜當勾與屋面瓦交接部位需打膠。

注: 用油漆涂抹外漏螺絲,或在施工過程造成的擦痕。

注: 油漆顏色跟屋面顏色相同或相近。

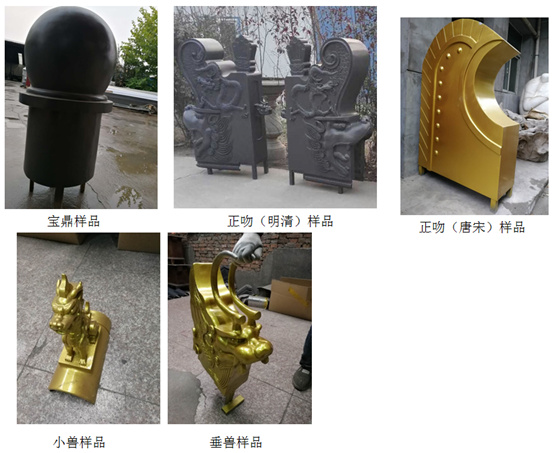

附錄一:仿古屋面含有吻獸,寶鼎,小獸。



注:1.寶鼎、垂獸、正吻內部均含有龍骨,現場施工通過對龍骨的調節,進行安裝施工。

注:2、小獸安裝跟普通屋脊瓦安裝一樣。

以上就是仿古一體瓦之金屬仿古連體瓦安裝說明詳細圖文版。產品及技術改進會在后期不斷更新!
